奔驰w204的C级安装海圳行车记录仪案例

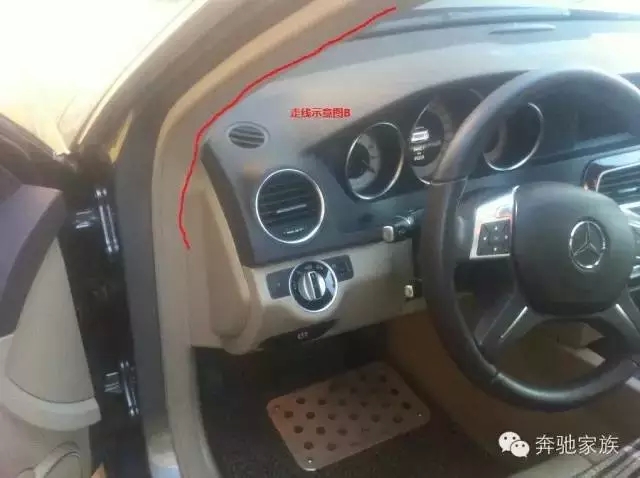

基本走线示意图

.

安装过程：

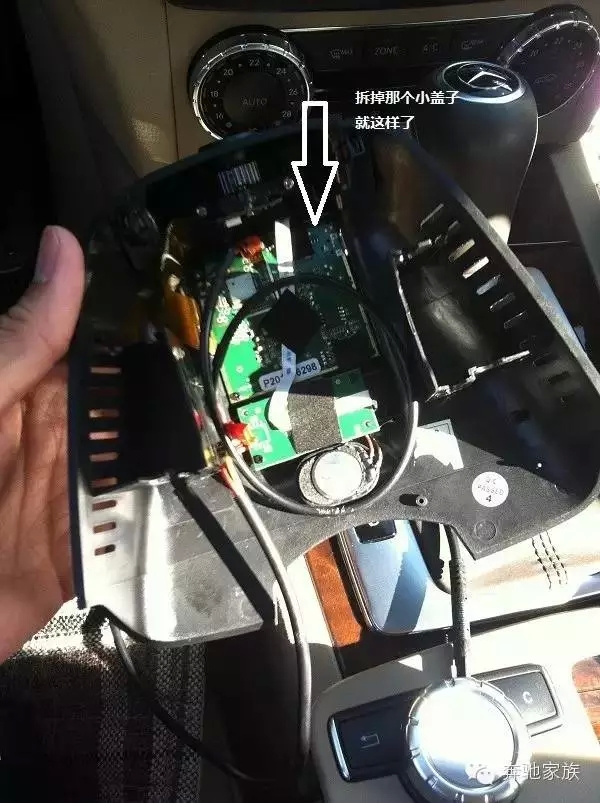

为了不订到光感模块我把记录仪内的小盖子拆了，其实也可以不拆。

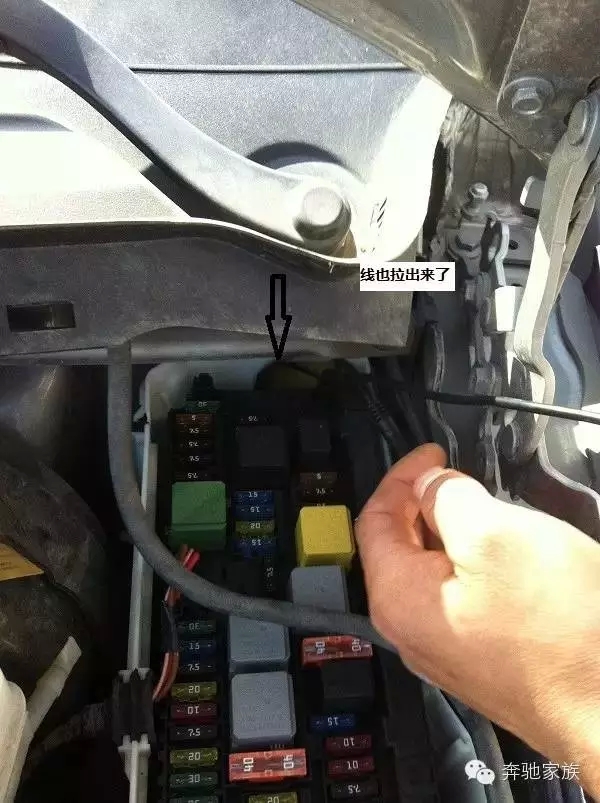

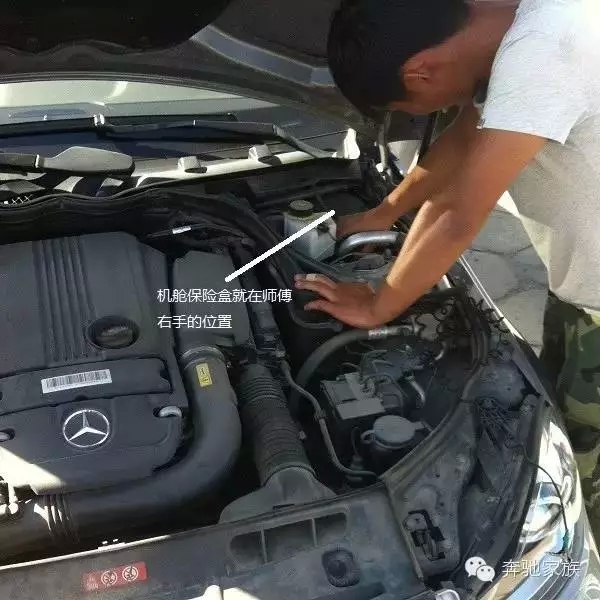

找到机舱保险盒，正对车头的右上角

.

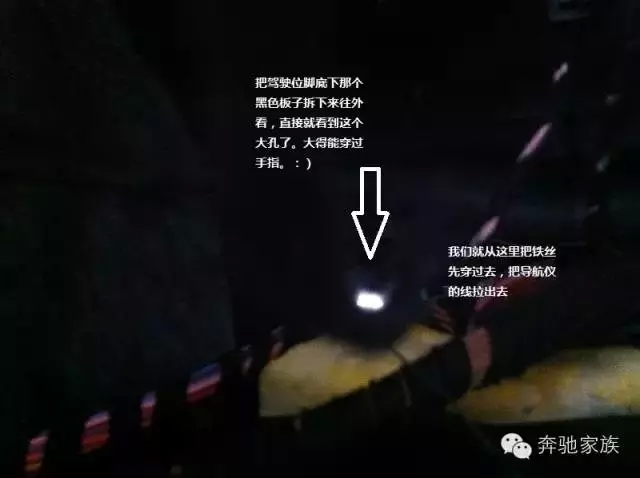

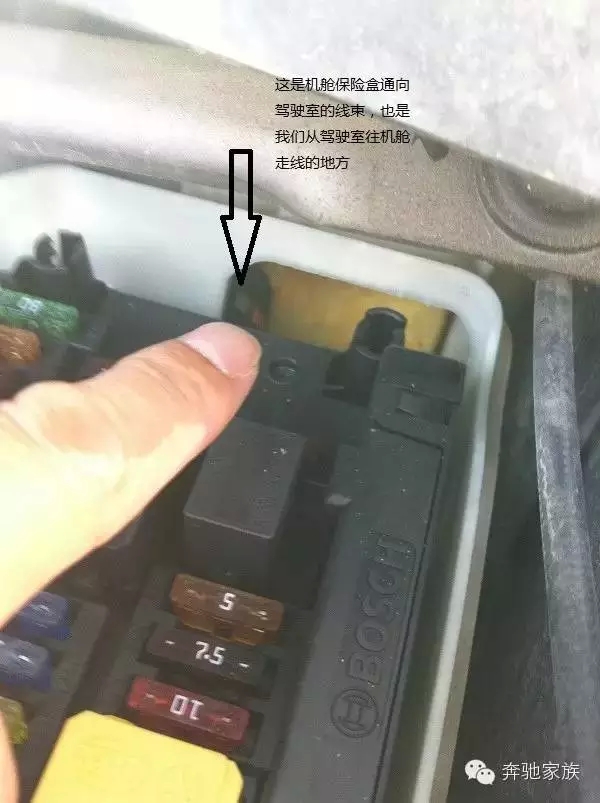

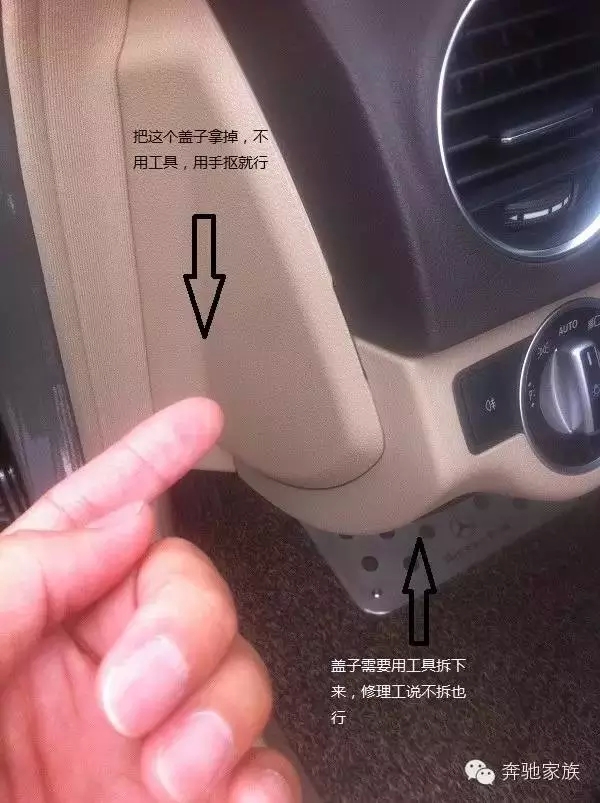

记录仪的线要从驾驶室引到机舱，就是从这里↓

.

.

.

.

原来很多车友反应隐藏式记录仪每次熄火拔钥匙，记录仪的时间都会恢复出厂设置，这是因为记录仪没有接常电的原因，因为隐藏式记录仪从安全角度考虑没有内置电池，所以这些设置的保存依靠的是汽车电源。当然这个耗电量是非常非常的小，大家不要担心会耗光电瓶的电。而且移动侦测、停车监控这些也需要记录仪随时启动录像，所以必须保持供电状态。

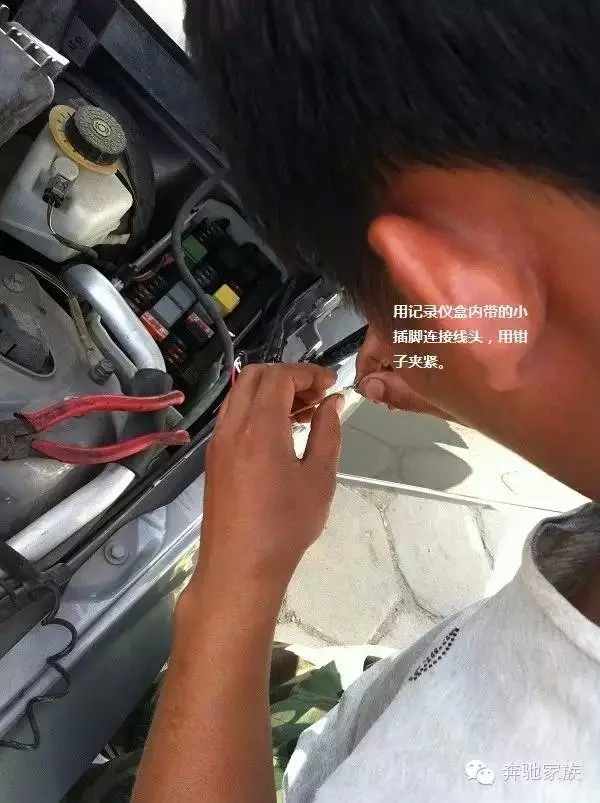

黄色的线记得要接常电（熄火拔钥匙还会供电），红色的线要接ACC，黑色的是打铁线。

我的接线方式中，红色、黄色线使用的是保险盒内的两个闲置插座，黑色打铁线接的是附近的一个可以活动的棕色线，三根线脚离得非常近，很方便布线。三根线全部在保险盒内，非常的安全。

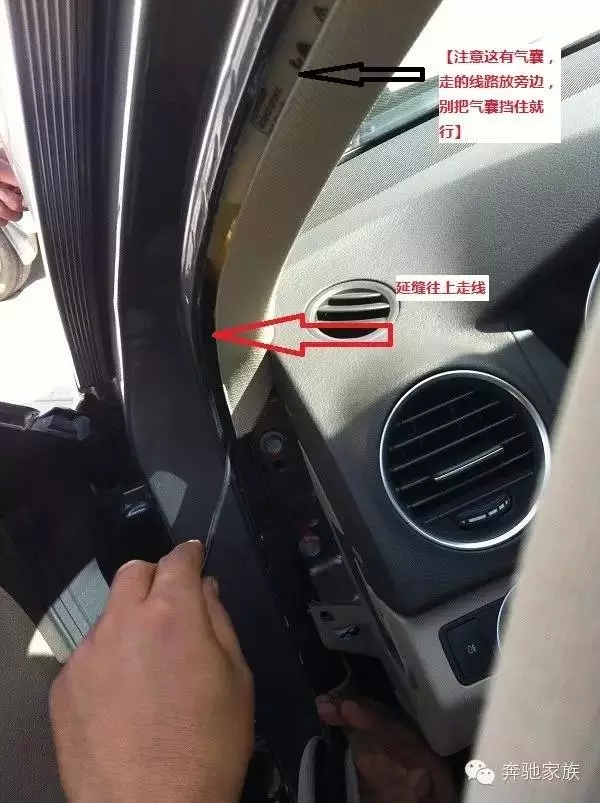

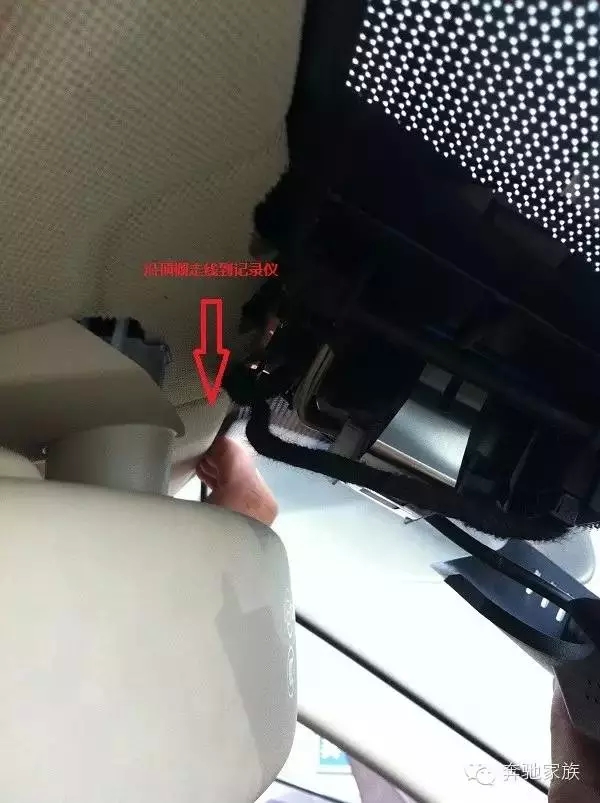

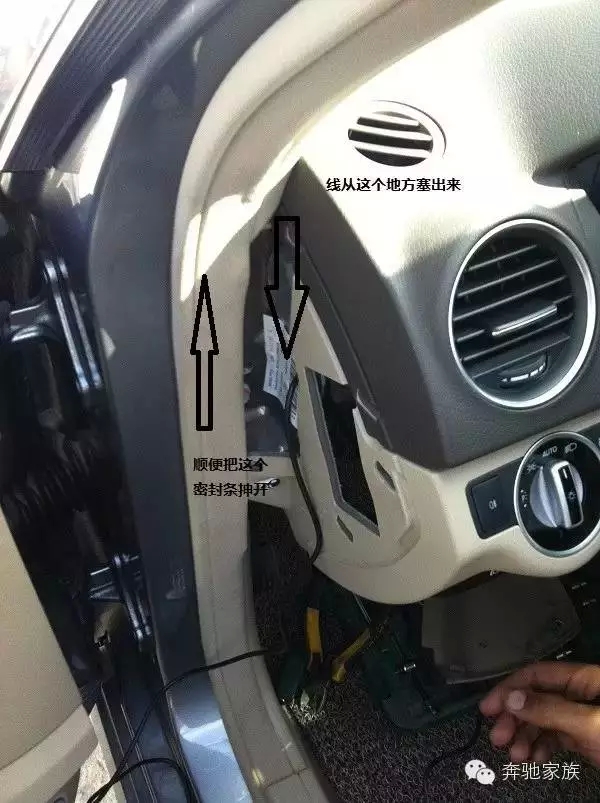

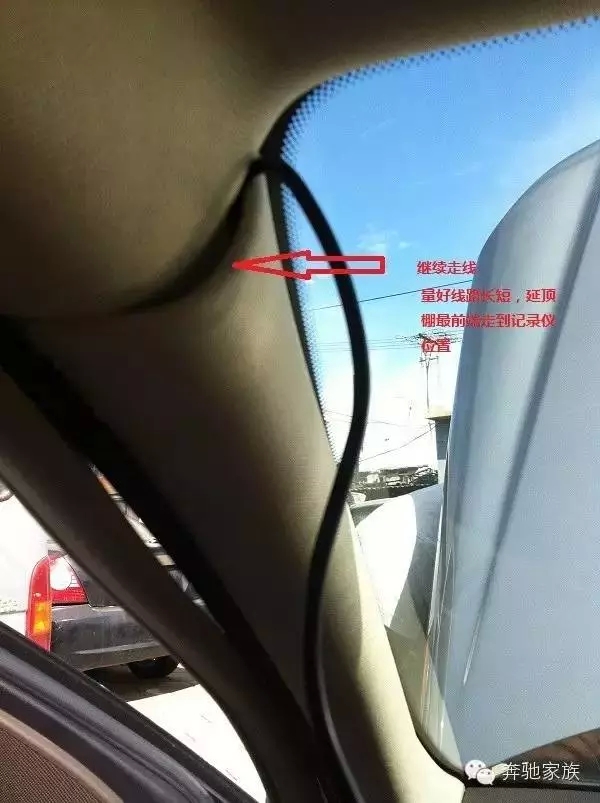

下面就是驾驶室的隐藏布线了

.

.

.

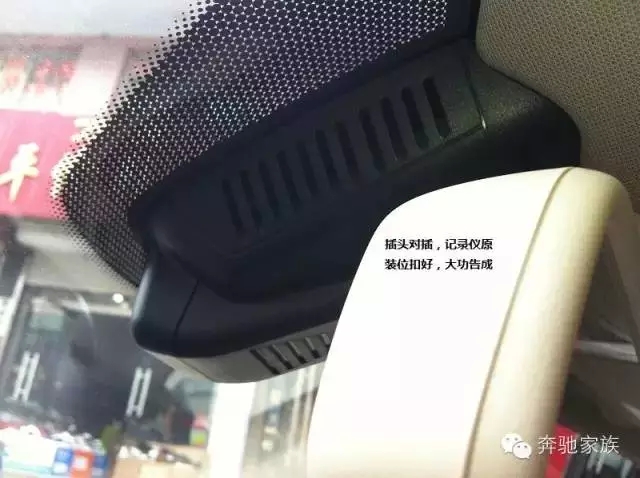

全部安装好后，不管是驾驶室还是发动机舱看不到一丁点线头，记录仪原装位严丝合缝。犹如原厂配置一般，非常完美。

经测试，此款记录仪记录效果非常不错，此文主要是接线安装方法，关于手机端的软件设置和使用情况另文详述。
